DTI.nhdr文件在3D Slicer中显示神经纤维颜色有问题不确定是什么问题求助

问题求助
,
1

软件版本：5.8.1
问题描述：自己用程序对对原始数据进行处理在张量拟合后生成dti.nhdr文件，与用3D Slicer对原始数据进行处理后生成的dti.nhdr文件在Slicer软件中打开效果不一样，如下图

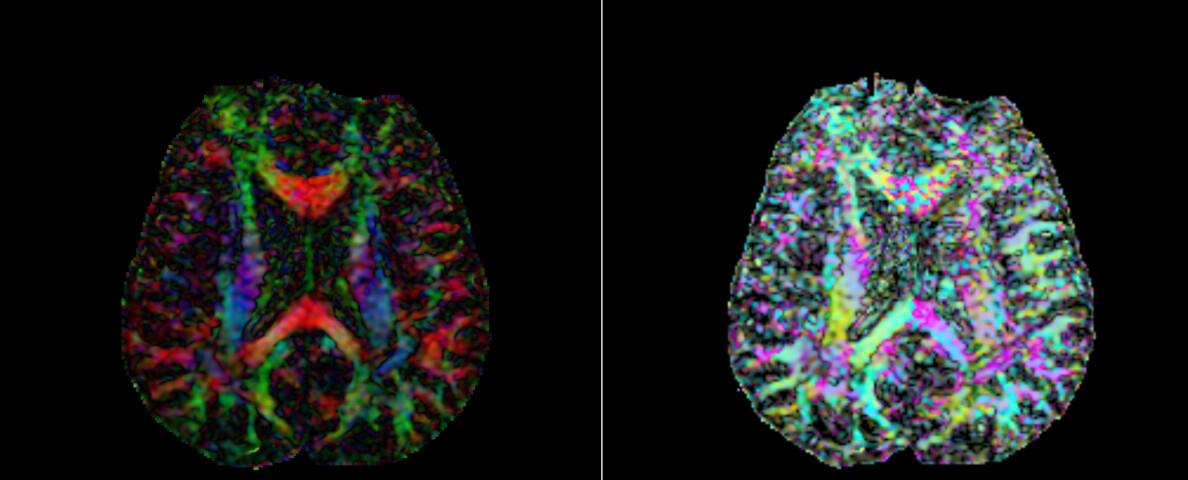

image1188×480 130 KB
左边是软件生成 右边是我程序生成的 不知道问题出现在哪 求大佬解答

2

你的截图（左：Slicer自带模型生成；右：你自己的程序生成）说明——张量场虽然成功导入，但 方向、缩放或空间信息存在不一致。
下面我分步骤帮你定位问题：

:magnifying_glass_tilted_left: 一、问题来源概览

两种可能性最大：

:one: NRRD header（nhdr）元数据字段错误或缺失

Slicer 显示 DTI 时依赖这些关键字段：

字段 说明 错误后果
space 定义坐标系（left-posterior-superior 等） 方向颠倒或旋转错误
space directions 每个维度的物理坐标方向 向量场旋转、翻转或缩放错误
kinds 数据维度类型（space, space, space, vector） 解释张量通道错误
measurement frame DTI 张量方向矩阵（坐标变换） 彩色方向图方向错乱
space origin 图像原点 显示偏移
modality DTI 否则无法识别为 Diffusion Tensor

:brain: 二、最常见错误：measurement frame 与 space directions 不匹配

Slicer 的 DTI viewer 默认将 FA 方向色图根据 measurement frame 变换后显示。
如果你生成的 dti.nhdr 没有指定或给出错误矩阵（例如单位矩阵或坐标系翻转），就会出现你这种：

颜色分布相似但方向错乱（左绿右粉、前红后蓝）

:puzzle_piece: 三、检查与修正方法

:white_check_mark: 用文本编辑器打开 .nhdr 文件，查看关键部分

正确的例子如下（参考 Slicer 输出）：

NRRD0005
type: double
dimension: 4
space: left-posterior-superior
sizes: 128 128 60 6
space directions:
(1.875,0,0) (0,1.875,0) (0,0,2.0) none
kinds: space space space list
endian: little
encoding: gzip
space origin: (0,0,0)
measurement frame:
(1,0,0)
(0,1,0)
(0,0,1)
modality: DWMRI

:prohibited: 常见错误示例：

space: right-anterior-superior
measurement frame:
(-1,0,0)
(0,-1,0)
(0,0,1)

或者完全缺失 measurement frame:，则默认单位矩阵，造成方向错乱。

:abacus: 四、验证方法（命令行）

在终端或Python中执行：

grep -A 3 "measurement frame" dti.nhdr
grep -A 3 "space directions" dti.nhdr

如果 measurement frame 和 space directions 坐标系不一致（如存在负号或顺序不同），则是原因。

:toolbox: 五、修复方式

方法 1：直接修改 nhdr

若你发现 measurement frame 或 space directions 符号颠倒，可以：

measurement frame:
(-1,0,0)
(0,-1,0)
(0,0,1)

改成

measurement frame:
(1,0,0)
(0,1,0)
(0,0,1)

方法 2：用 3D Slicer → “Reorient DWI” 工具验证方向

加载你的文件 → DTI tensor display 不正常 → 使用 “Reorient DWI” 调整空间方向 → 再导出 nhdr → 对比差异。

:dna: 六、进一步建议

检查点 说明
Tensor 维度顺序 确保第4维顺序为 xx, xy, xz, yy, yz, zz
Slicer 版本 5.8.1 之后 measurement frame 严格遵循 ITK
输出数据类型 建议 double 或 float32，不要 int16
向量方向标准 使用 LPS 坐标（非 RAS），否则需在 measurement frame 取负

:white_check_mark: 七、结论

你的情况（颜色方向错乱）最可能的原因是 measurement frame 或 space directions 不匹配。
你可以：

  1. 打开 .nhdr 文件对比与 Slicer 生成的版本；

  2. 检查 measurement frame；

  3. 确认坐标系为 left-posterior-superior (LPS)；

  4. 若不匹配，修改或重新导出张量。

如果你方便上传你自己程序生成的 .nhdr 文件（或贴出前 30 行文本），我可以分析一下具体哪里有问题。

3

好的，谢谢您，我去试试
