3D Slicer | Volume Rendering材质参数（Material）设置教程

软件教程
1

路径： Volume Rendering → Advanced → Material
作用： 控制体绘制表面对光的反应（亮度、质感、高光、金属感、粗糙度），决定“看起来像什么”。

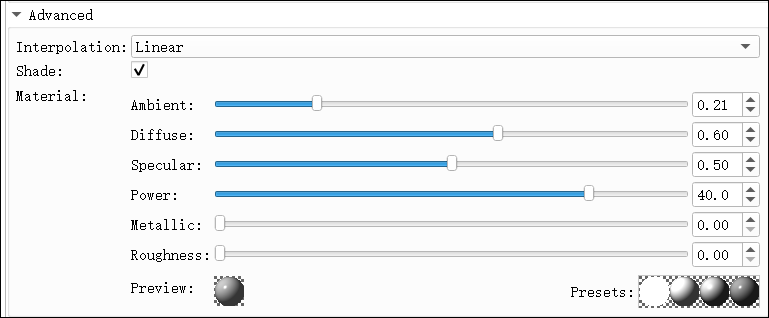

image769×318 10.2 KB

面板总览

  • Interpolation（插值）：Nearest / Linear

    • Nearest：边缘更锐利，颗粒感强（科研测量或体素展示）。

    • Linear（默认）：过渡平滑，观感自然（临床演示首选）。

  • Shade（阴影）：开启光照计算。若关闭，模型会“发灰、发雾、没体积感”。

  • Material 滑块：

    • Ambient（环境光）：整体底亮度；像“房间环境光”。

    • Diffuse（漫反射）：主亮度来源；越高越“实体”。

    • Specular（镜面反射）：高光强度；越高越“亮面/油光”。

    • Power（高光聚焦）：高光大小；越大越“尖锐集中”。

    • Metallic（金属度）：金属反射特性；医学影像常用 0。

    • Roughness（粗糙度）：表面粗糙/磨砂感；越高越“糙”，高光被扩散。

  • Preview / Presets：预览球与三枚材质小预设（柔光 / 标准 / 强光）。

参数详解与可视化感受

参数 视觉效果 提升/降低时的直观变化 常见误区
Ambient 整体提亮、抬底 ↑：全局更亮但对比下降；↓：更“黑”但层次依赖 Diffuse/Specular 设太高→“灰雾”。
Diffuse 主体明亮度与体积感 ↑：更“实体”更厚重；↓：偏平、发虚 过高但透明度映射不配合→“糊”。
Specular 高光强度（光泽） ↑：表面发亮、金属感增强；↓：哑光 骨/金属过曝刺眼。
Power 高光大小 ↑：小而尖的亮点；↓：大而散的亮斑 太小→“油腻”；太大→“刺点”。
Metallic 金属反射、能量守恒 ↑：更金属、更依赖环境；↓：类塑料/陶瓷 医学影像多数情况下设 0。
Roughness 粗糙/磨砂 ↑：高光扩散、柔和；↓：光滑、镜面 过高→“粉末感”；过低→假塑料。

小记：Ambient 与 Diffuse 决定“亮不亮、厚不厚”；Specular + Power 决定“光泽与高光形态”；Roughness 决定“磨砂还是镜面”。

不同数据的“即用型”数值模板（可作为起点）

范围均为经验区间，按需微调。插值默认 Linear，Shade 打勾。

1) CT 骨（CT-Bone/颅骨/四肢）

  • Ambient 0.15–0.25

  • Diffuse 0.55–0.70

  • Specular 0.35–0.55

  • Power 30–60

  • Metallic 0

  • Roughness 0.10–0.30
    风格：硬朗有质感、皮质高光清晰。
    提示：若刺眼→降低 Specular 或提高 Roughness。

2) CTA / MRA 血管（MR-Angio、MR-MIP）

  • Ambient 0.10–0.20

  • Diffuse 0.60–0.75

  • Specular 0.45–0.70

  • Power 40–80

  • Metallic 0–0.15（想要“金属支架感”可微加）

  • Roughness 0.05–0.20
    风格：细长结构立体，光泽清脆。
    提示：想减少“塑料管”→略升 Roughness（0.15 左右）。

3) MR 脑实质（T1/T2 常规）

  • Ambient 0.20–0.30

  • Diffuse 0.45–0.60

  • Specular 0.15–0.35

  • Power 15–35

  • Metallic 0

  • Roughness 0.25–0.45
    风格：柔和、低高光、重层次。
    提示：高光别太强，避免“油面”。

4) 软组织/腹部器官（CT-Soft Tissue）

  • Ambient 0.18–0.28

  • Diffuse 0.55–0.70

  • Specular 0.20–0.40

  • Power 20–45

  • Metallic 0

  • Roughness 0.20–0.35
    风格：细节柔和，边界不刺眼。
    提示：搭配 Gradient Opacity 增强边界阶差。

5) 低配显卡/演示模式（追求流畅）

  • Ambient 0.18–0.25

  • Diffuse 0.50–0.60

  • Specular 0.20–0.35

  • Power 20–40

  • Roughness 0.20–0.40
    技巧：把 Techniques → Quality 设为 Adaptive，配合 ROI 裁剪。

5 步快手调参法（从“灰雾”到“通透”）

  1. 启用 Shade → 立刻获得层次。

  2. 拉 Diffuse（至 ~0.6）→ 主体“实体化”。

  3. 加一点 Specular + 合理 Power → 找到“恰到好处的高光”。

  4. 微调 Roughness（0.15–0.30）→ 去塑料感、显细节。

  5. 轻抬 Ambient（0.18–0.25）→ 补底，不抢层次。

若仍显“糊”：回到 Volume Properties 适当拉开 Scalar Opacity 的陡峭段，或提高 Gradient Opacity；材质只是“表面学”，底层映射才是“骨架”。

与其它面板的联动要点

  • Techniques → Composite With Shading：与材质最配；MIP 更依赖透明度映射，材质作用有限。

  • Scalar Opacity Mapping：决定“谁可见、见多少”；材质调得再好，映射不准也会“糊/漂”。

  • Gradient Opacity：边缘强化器；提高后，低对比数据（如 MR）立体感明显增强。

  • ROI 裁剪：减少无关体素，避免环境光被“大片空域”稀释。

常见问题与对策

  • 太亮、刺眼：降 Specular 或 Power，升 Roughness；必要时降 Ambient。

  • 塑料感：升 Roughness 到 0.2–0.35；Specular 适当下调。

  • 发灰、没体积：确认 Shade 勾选；升 Diffuse；把 Ambient 控制在 0.2 左右。

  • 细节糊：材质微调有限，回到 Opacity/Gradient 调映射；或把 Interpolation 暂时切 Nearest 检查体素。

  • 卡顿：Techniques→Quality 设 Adaptive；缩小 ROI；截图演示前再切回 Normal/Maximum。

工作流范例（CTA 血管）

  1. 预设 MR/MR-Angio or CT-MIP（取决于数据）。

  2. Volume Properties：抬高血管灰值段的 Opacity，压低背景。

  3. Techniques：Composite With Shading。

  4. Material：Ambient 0.15、Diffuse 0.65、Specular 0.55、Power 60、Roughness 0.12。

  5. ROI：包络目标血管，截图或录像。

保存与复用

  • 在材质/映射都调好后，于 Display → Presets 区域右键 → Save Preset。

  • 为同一部位建立“科室通用预设库”（骨、血管、脑实质…），一键复现风格，便于教学与多病例对比。

一句话总结：
材质参数=“光怎么照在你构建的体绘制上”。
Opacity/Gradient 决定“雕塑本身”，Material 决定“打什么光”。两者配合，才能把医学影像“拍出电影感”。
