我现在已经有 STL 的 Model 节点，想把它变成可以在 CT 上覆盖的 Segmentation（segment 标签）。请问怎么操作

问题求助
, ,
1

软件版本：5.8.1
问题描述：我现在已经有 STL 的 Model 节点，想把它变成可以在 CT 上覆盖的 Segmentation（segment 标签）。请问怎么操作

2

一、把 STL Model 变成 Segmentation

前提：CT 已作为 Volume 加载，STL 已作为 Model 加载。

方法 A：右键快速转换（如果菜单有）

  1. 在 Data 面板里找到你的 STL 模型（在 “Models” 下面）。

  2. 右键该模型，看看有没有类似：

    • Convert model to segmentation

  3. 点一下，会自动生成一个新的 Segmentation 节点，名称一般和原来的 Model 类似。

如果你这里看不到这个右键菜单，就用方法 B。

方法 B：用 Segmentations 模块导入

  1. 切到 Segmentations 模块。

  2. 上方 Segmentation 下拉框右侧，点 “新建” 图标，创建一个新的 Segmentation（比如叫 “STL_to_Seg”）。

  3. 在同一模块中往下找到 Import/Export models and labelmaps 区域：

    • “Source representation” 选择 Models

    • “Models” 下拉框里勾选你的 STL 模型

    • 点击 Import（导入到当前 Segmentation）

  4. 导入后，这个 Segmentation 里就多出一个 segment，形状与原 STL 一致。

二、让 Segmentation 覆盖到 CT 切面上

  1. 切到 Segment Editor 模块，选择刚才的 Segmentation 节点（上面的 Segmentation 下拉框）。

  2. 确认右侧 segment 列表里有你导入的 segment，并且前面“眼睛”图标是打开的。

  3. 在 2D 视窗（红/黄/绿窗口）左上角的小下拉按钮里，确保：

    • Segmentation（或 Labelmap/Segments） 显示已勾选；

    • 你需要的话，可以在 Segmentations 模块的 Display 里调节：

      • 2D opacity（透明度）

      • Fill / Outline 模式（只轮廓还是实心覆盖）

这样，STL 就变成了可在 CT 上覆盖的 Segmentation，可以继续用 Segment Editor 做修改和布尔操作。

3

e679ff1ef728360c1e72d54c02283336

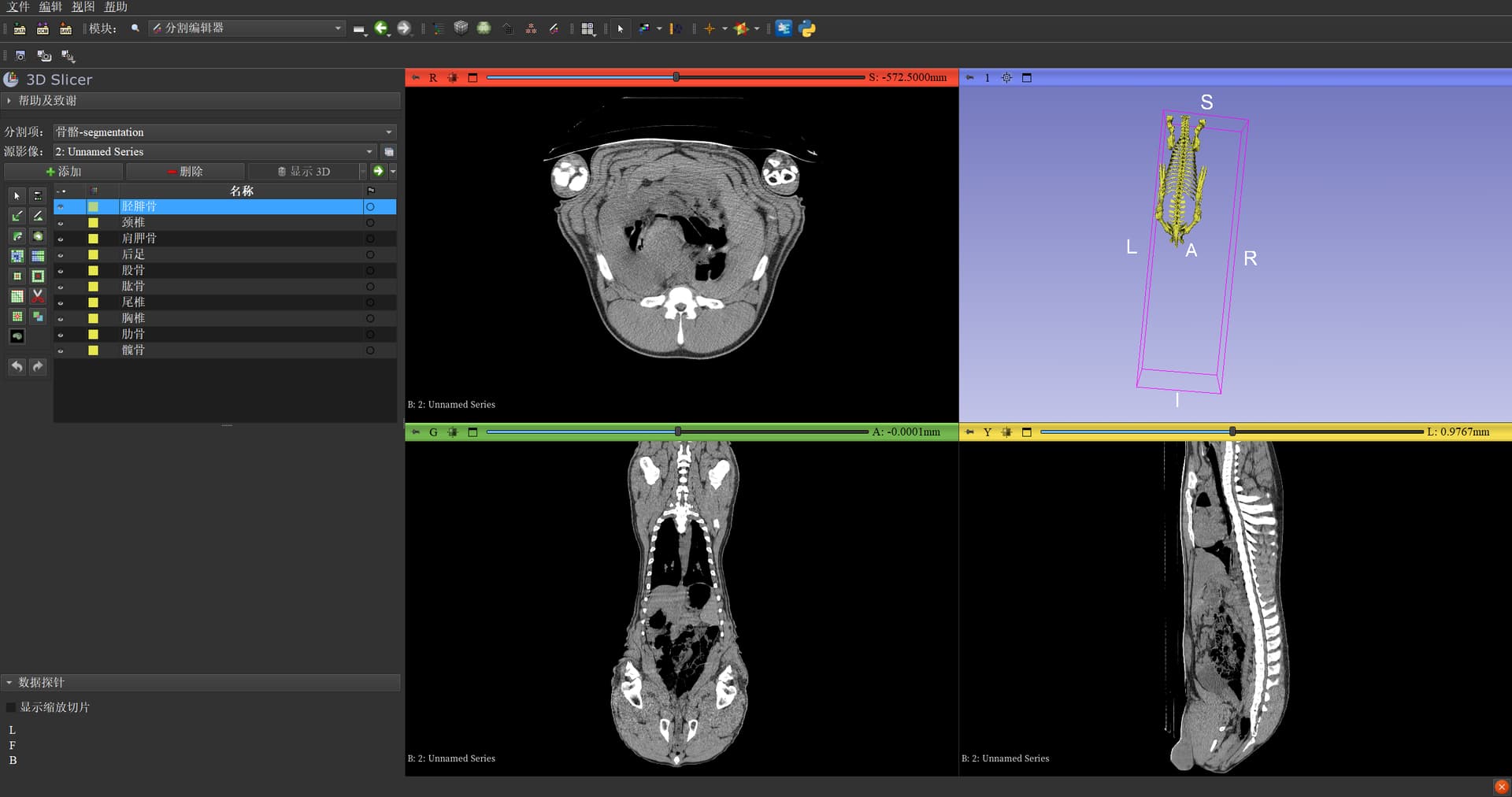

e679ff1ef728360c1e72d54c022833361920×1012 106 KB
我已经使用方法A将其导入，但是好像Segmentation 节点与原来原始CT图像没有办法对其，请问这种情况应该怎么办

4

曹老师，通过右侧3D渲染可以看出Segmentation和原始CT图像是错位的

5

ca16d470e7ec7df4057b00f9f79e327b

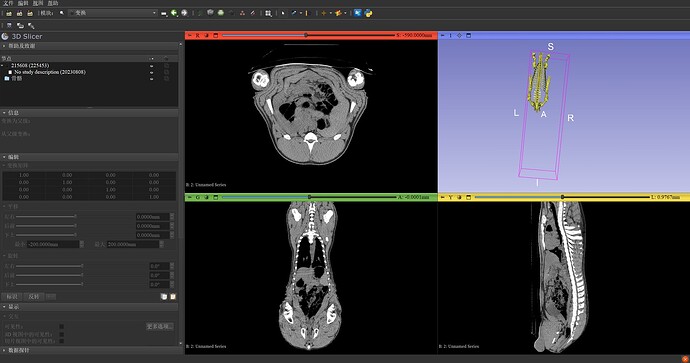

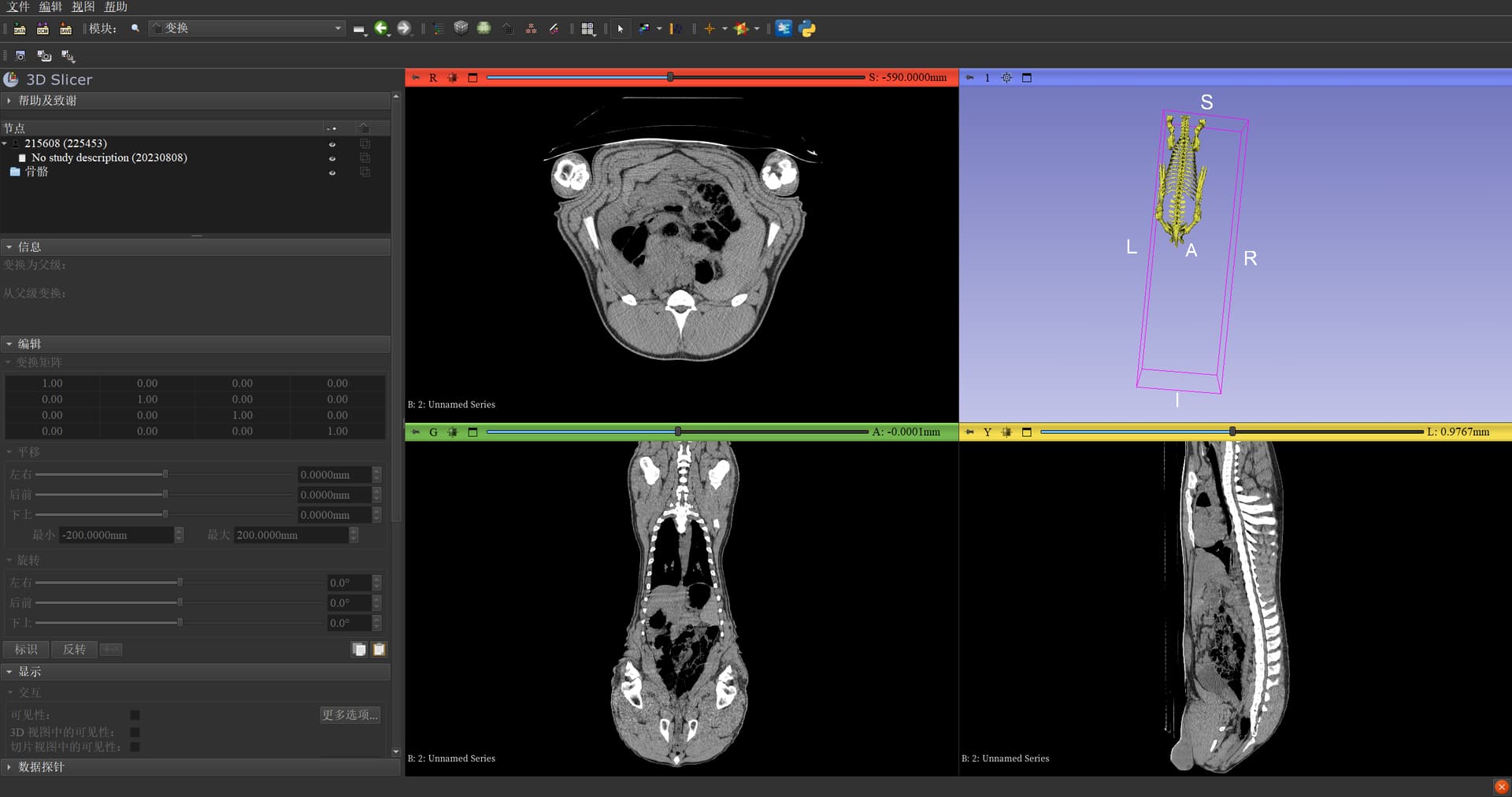

ca16d470e7ec7df4057b00f9f79e327b1920×1012 109 KB
而且我用Transform模块也无法编辑
