3D Slicer主动脉建模法之一

作者:曹玉福 3DSlicer中国社区版权所有,任何转载必须注明出处,否则视为侵权。

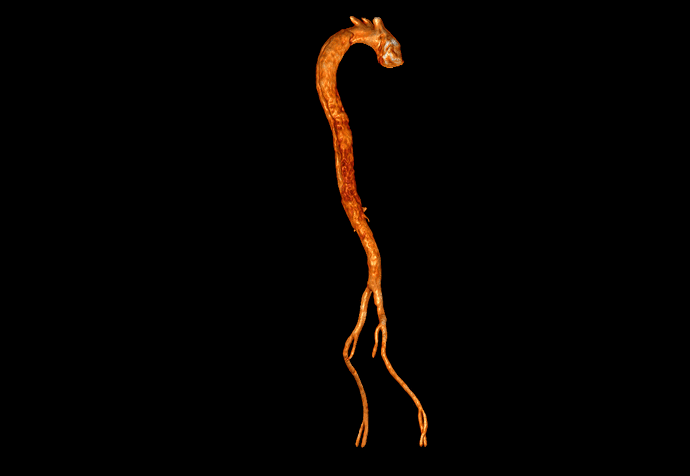

下图为一例主动脉夹层数据的VR显示,这样的图片加到PPT或者论文中,是不是有点高大上的感觉呢,下面我们来逐步讲解怎样达到这样的效果。

GIF

1、导入数据后,在切片视窗中显示如下:

2、按住鼠标左键调整窗宽窗位,也可以利用WindowLevelEffect工具进行调节。

GIF

3、在Editor模块中选中image套索工具对主动脉进行描绘,示例为选中矢状位和冠状位片进行描绘。也可以用笔刷工具在主动脉的中心进行涂画作为种子。

GIF

4、如有错误描绘可以取消image或者用image橡皮工具进行擦除操作,注意此处不宜应用image保存岛工具,会将未相连的标签图全部移除。

GIF

5、注意描绘要均匀,矢状面及冠状面至少描绘三个层面,覆盖中间及外侧,上下也要兼顾,需要注意的是千万不能描绘到外面,否则会造成颜色泄露。

6、利用稳健统计法(Robust Statistics Segmenter)进行等值分割,得到新的标签图。

GIF

7、如果出现下图中的情况,提示容积设定偏小、运算时间偏短或种子描绘不当,如果有颜色的泄露,适当减少容积,查看种子是否描绘到主动脉外面了,常见出错场景可见故障排除

8、将容积增大到260ml后重新运算,得到如下标签图,可见分割效果满意:

9、在模型创建(Model Maker)模块中利用标签图进行建模操作。

GIF

10、利用体数据模型剪切法(Volume clip with Model)获得主动脉的体数据,在VR中显示如下图。

文章中所应用到的基础知识全部在天天练章节中有详细讲述,建议初学者从头学起,不懂的地方可以发帖提问,我会抽时间进行解答。

GIF


更多内容请关注3DSlicer社区微信公众号:SlicerCN,也可以加caoyufu微信入群交流学习。

qrcode_for_gh_44161e7f1589_258 %E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20180427213641


天天练主题索引


1 Like

请问曹主任,动图用什么保存下来的?

是应用GifCam软件,录制的动图占用空间不大,值得推荐。

1 Like

最后一步用volume clip with model正好就是回答这个模块练习的第一个问题,勾选clip outside!:grin:

1 Like

Robust Statistics Segmenter standard error:

ExceptionObject caught !

itk::ImageFileReaderException (000000B473B1E1D0)
Location: “unknown”
File: d:\d\p\slicer-481-package\itkv4\modules\io\imagebase\include\itkImageFileReader.hxx
Line: 143
Description: Could not create IO object for reading file C:/Users/n/AppData/Local/Temp/Slicer/BEJIA_vtkMRMLLabelMapVolumeNodeC.nrrd
The file doesn’t exist.
Filename = C:/Users/n/AppData/Local/Temp/Slicer/BEJIA_vtkMRMLLabelMapVolumeNodeC.nrrd

曹老师,这个是什么原因啊?

好像提示缺少文件,安装软件的时候关闭杀毒软件,或者更换版本重新试试。
